Проект АСУ ТП технологической установки
ПРОЕКТИРОВАНИЕ АСУ ТП ТЕХНОЛОГИЧЕСКОЙ УСТАНОВКИ ТРЕБУЕТ ВЫСОКОГО УРОВНЯ ПРОФЕССИОНАЛИЗМА И СИСТЕМНОГО ПОДХОДА НА ВСЕХ ЭТАПАХ — ОТ АНАЛИЗА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА И ПОСТРОЕНИЯ КОНТУРОВ АВТОМАТИЗАЦИИ ДО РАЗРАБОТКИ МОНТАЖНЫХ РЕШЕНИЙ. ЭНЭКА ПРЕДЛАГАЕТ СИСТЕМНЫЙ ПОДХОД К ПОСТРОЕНИЮ АВТОМАТИЗИРОВАННЫХ СИСТЕМ УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМИ ПРОЦЕССАМИ (АСУ ТП) КАК ДЛЯ СЛОЖНЫХ (КРУПНОТОННАЖНЫХ), ТАК И ДЛЯ УСТАНОВОК МАЛОЙ МОЩНОСТИ. НИЖЕ ПРИВЕДЕНО ОПИСАНИЕ ПРИМЕРНОЙ АРХИТЕКТУРЫ АСУ ТП.

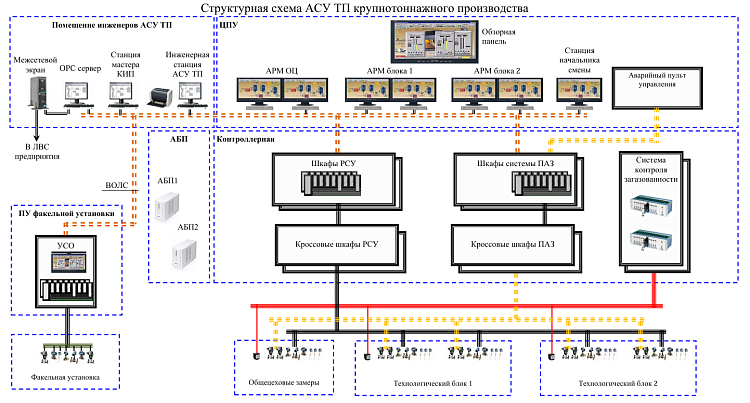

Структура АСУ ТП обычно представляет собой многоуровневый комплекс технических и программных средств, обеспечивающий автоматизированный контроль, управление и защиту технологического процесса.
ОНА ВКЛЮЧАЕТ НЕСКОЛЬКО ФУНКЦИОНАЛЬНЫХ УРОВНЕЙ — ОТ ПОЛЕВОГО ОБОРУДОВАНИЯ ДО ОПЕРАТОРСКИХ И ИНЖЕНЕРНЫХ СТАНЦИЙ:
Полевой (нижний) уровень
Это оборудование, непосредственно взаимодействующее с технологическими объектами: датчики и исполнительные механизмы.
Средний уровень
Это контроллеры системы управления и ПАЗ, принимающие сигналы от датчиков, обрабатывающие их и выдающие управляющие воздействия на исполнительные механизмы.
Каждый крупный производственный участок (блок) может иметь свой комплект оборудования АСУ ТП (Контроллеры управления (РСУ/PLC), контроллеры ПАЗ (противоаварийная защита), АРМ.
Верхний уровень (операторского управления)
Обеспечивает визуализацию параметров, управление технологическим оборудованием, просмотр тревог и трендов. Другими функциями являются: диагностика технических средств АСУ ТП, приборов, настройки каналов, инженерных операций.
Другие системы обеспечения безопасности
Отдельно следует отметить такие системы безопасности как: Система контроля загазованности, система вибромониторинга механической части насосного и компрессорного оборудования, подсистема бесперебойного резервированного питания и др.
Такой подход к построению АСУ ТП обеспечивает надежность эксплуатации, прозрачность управления и возможность масштабирования и интеграции дополнительных подсистем в составе технологической установки.
