Для проектирования конструктивного раздела разработано много решений, в компании ЭНЭКА разработан собственный Revit-шаблон, настроенный для 4-6D-проектирования.

Чтобы повысить качество проекта, при этом сохранив скорость проектирования, команда BIM-Отдела разработала Structural Design Toolkit (SDT).

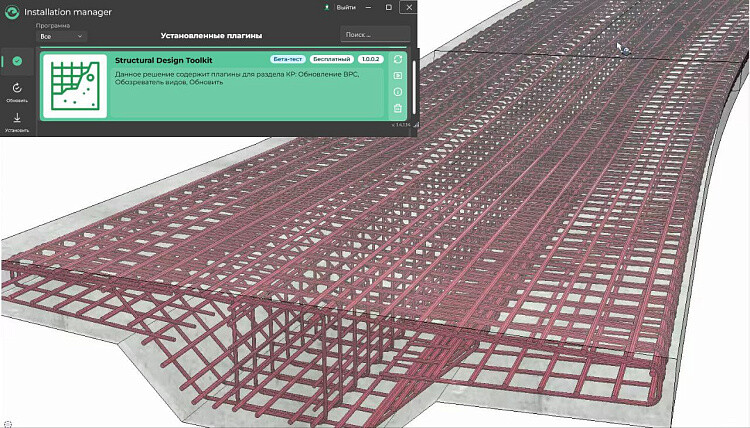

SDT — это библиотека плагинов для оптимизации процесса проектирования раздела КР, используя Revit-шаблон ЭНЭКА.

Проблема №1

  • Традиционные методы проектирования в BIM программах не позволяют эффективно управлять определенными спецификациями: копировать, переименовывать и переопределять ключевые параметры для требуемой структуры проекта.
  • Revit позволяет скопировать один вид/спецификацию,



  • Чтобы переопределить ключевые параметры для структуры проекта необходимо сначала выбрать нужный вид/спецификацию, найти нужный параметр и вписать значение

Решение

Оценив эти проблемы, мы разработали плагин “Обозреватель видов”. Этот инструмент позволяет пакетно изменять наименование, копировать, переопределять параметры для видов и спецификаций.

Обозреватель видов - плагин для работы с видами и спецификациями

Данный плагин позволяет упростить работу проектировщиков с видами и спецификациями.



Возможности плагина:

  • Плагин позволяет выбрать необходимые элементы.
  • Найти фрагмент текста и заменить его в наименовании
  • Копирование вида с заранее выбранным режимом копирования.
  • Переопределить параметры, выбрав уже имеющейся значения в проекте или создать свой.

Также по запросам проектировщиков был внедрен функционал по обновлению фильтров для спецификаций.

Проблема №2

Точная отчетность по расходу стали имеет ключевое значение в проектировании раздела КР, которая содержит общий расход стали каждого класса и диаметра на вид конструкции.

Чтобы получить корректное отображение данных необходимо ручное удаление столбцов с нулевыми или пустыми значениями, что не только монотонно, но и подвержено ошибкам.

Решение

Решением этой монотонной работы является плагин “Обновление ВРС”.

Обновление ВРС - плагин для обновления выбранных ведомостей расхода стали.

Данный плагин:

1) Скрывает столбцы с нулевыми или пустыми значениями.

2) С его помощью мы можем выбрать необходимые спецификации и привести их к нужному формату.

Плагин гарантирует, что мы получим точный объём стали, а спецификации и ведомости представлены в том виде, которого требуют государственные стандарты и нормы.

Проблема №3

BIM-Проектирование это всегда динамический процесс, для которого характерны частые изменения. Одно из таких изменений - актуальные значения параметров по элементам различных категорий.

Отслеживание вручную как трудозатратно, так и увеличивает риски совершить ошибку.

Решение

После анализа требований проектировщиков к заполнению параметров, а также алгоритма ручного заполнения был разработан плагин “Обновить”.

Обновить - плагин предоставляет возможность обновлять параметры элементов и листов в вашей модели.

Функционал решения включает в себя:

  1. Обновление проемов и отверстий
  2. Обновление марки конструкции
  3. Обновление параметров листов
  4. Обновление марки бетонной подготовки

Как упоминалось ранее, плагины SDK выполняют свои функции при работе исключительно с шаблоном ЭНЭКА, который применяется на всех проектах и всегда дорабатывается.

Заключение

Успешное внедрение и использование BIM-технологий требует не только знания, но и опыта. Наша команда состоит из высококвалифицированных специалистов, которые на протяжении 10 лет активно внедряют и применяют BIM в различных проектах. Мы гордимся своим профессиональным подходом и готовы предложить вам только лучшие решения.
