View Cloner: плагин для формирования и оформления видов и листов

View Cloner — решение, которое меняет подход к формированию и оформлению видов и листов.

Работа по формированию и оформлению листов в проекте очень кропотливая и отнимает значительное  время. Возьмем реальный проект конструктива:

• Сотни чертежей схожих по типу конструкций
• Множество размеров, аннотаций и спецификаций

• заново создавать листы;
• создавать виды для каждой конструкции;
• создавать спецификации спецификации под каждую конструкцию;
• Заниматься оформлением каждого вида - простановка марок, размеров, прочих аннотаций.

View Cloner автоматически создает листы и виды для выбранных элементов одной категории, используя шаблон листа и видов уже оформленного одного исходного элемента.

То есть достаточно создать виды и лист для одной конструкции и по ее подобию в автоматическом режиме можно сформировать листы для всех остальных конструкций той же категории в проекте.

Это позволяет быстро и единообразно оформлять документацию без ручного дублирования листов и видов, значительно сокращая трудозатраты на создание и оформление листов и видов.

Как работает плагин

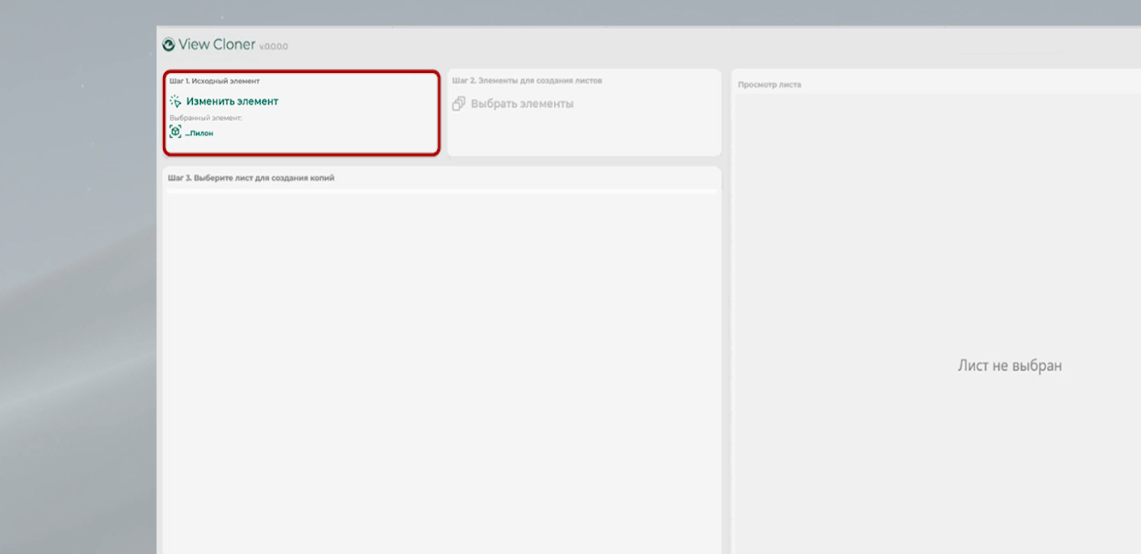

Шаг 1: Выбрать исходный элемент

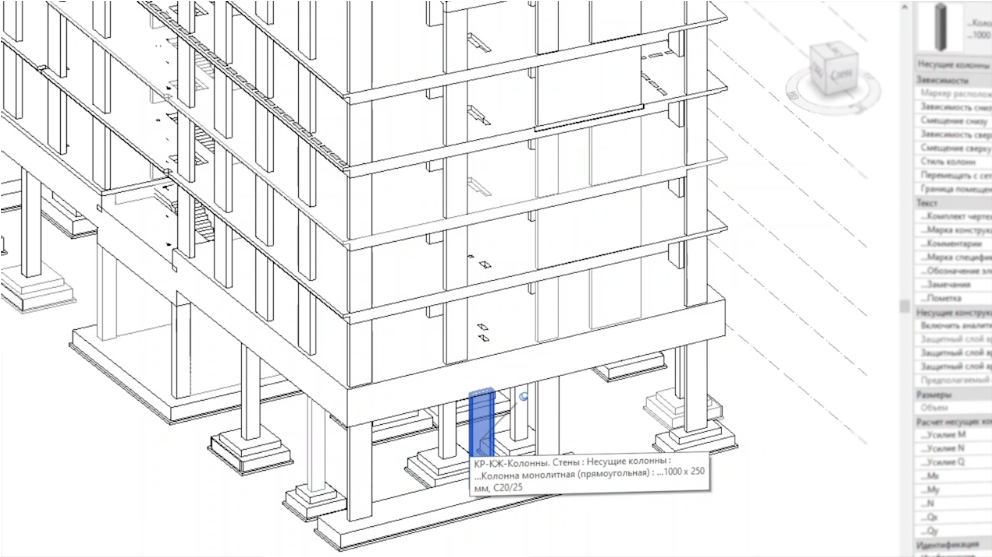

Выбираем элемент из модели, для которого уже созданы виды и листы/лист.

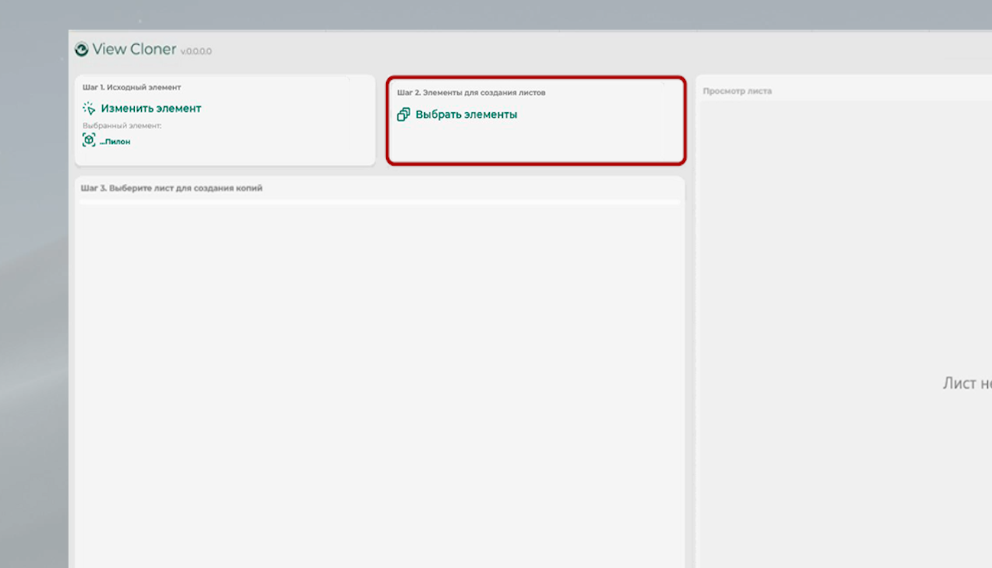

Шаг 2:  Выбрать элементы, для которых создаем листы

Выбрать элементы (обязательно той же категории), для которых требуется создание аналогичных по наполнению и видам листов.

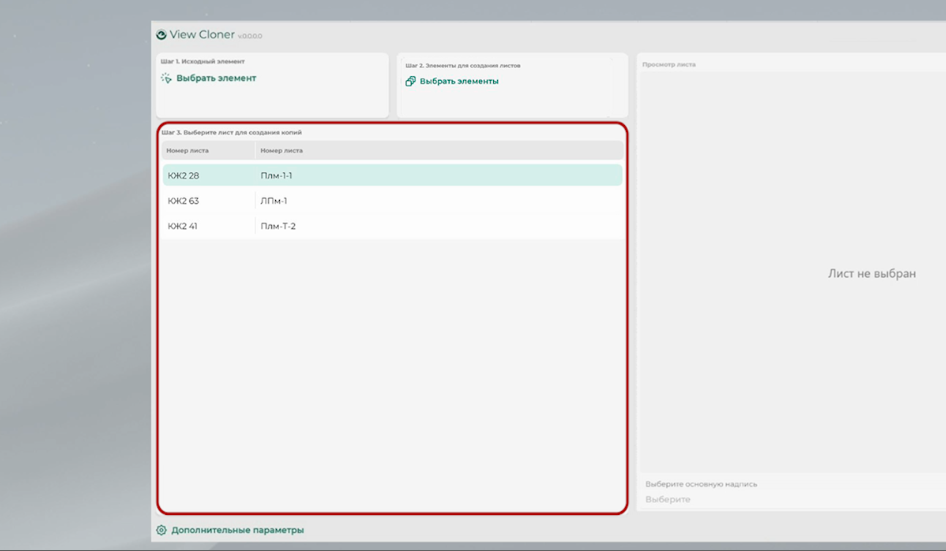

Шаг 3: Выбираем лист

Выбрать лист, который будет взят за основу для создания копий.

В плагине предоставляется список всех листов выбранного исходного элемента, то есть листов где наш исходный элемент присутствует.

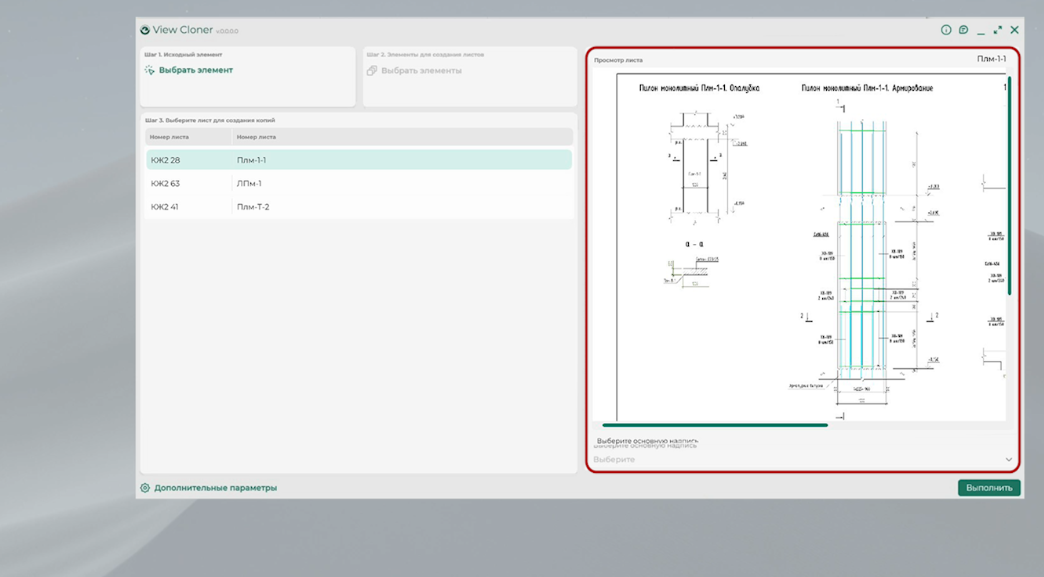

Шаг 4 Просмотр листа и выбор надписи

Здесь же можно просмотреть содержимое выбранного исходного листа в нужном масштабе и выбрать основную надпись (подпись и исполнителя для штампа).

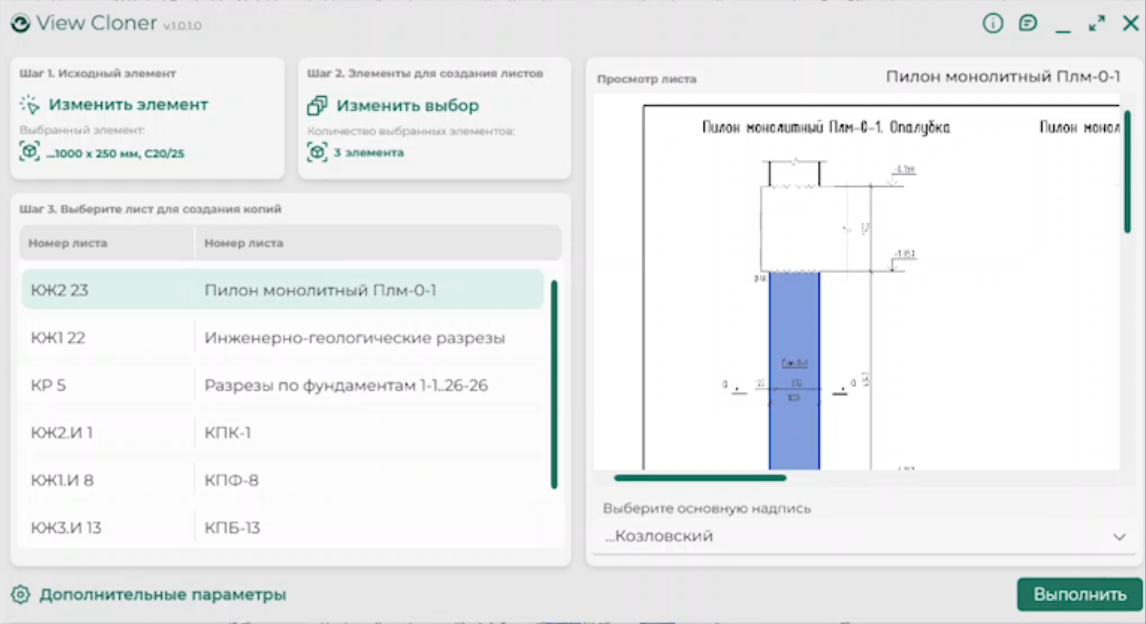

Вид экрана плагина на реальном проекте

На любом этапе до запуска создания листов и видов есть возможность изменить выбранный исходный элемент, выбранные целевые элементы, просмотреть каждый из листов с исходной конструкцией и его наполнение.

После того, как окончательно сделан выбор всех исходных данных остается только нажать кнопку Выполнить.

И плагин займется созданием видов и листов для каждой выбранной конструкции.

А также по преднастроенным правилам создаст аннотации на всех созданных видах.

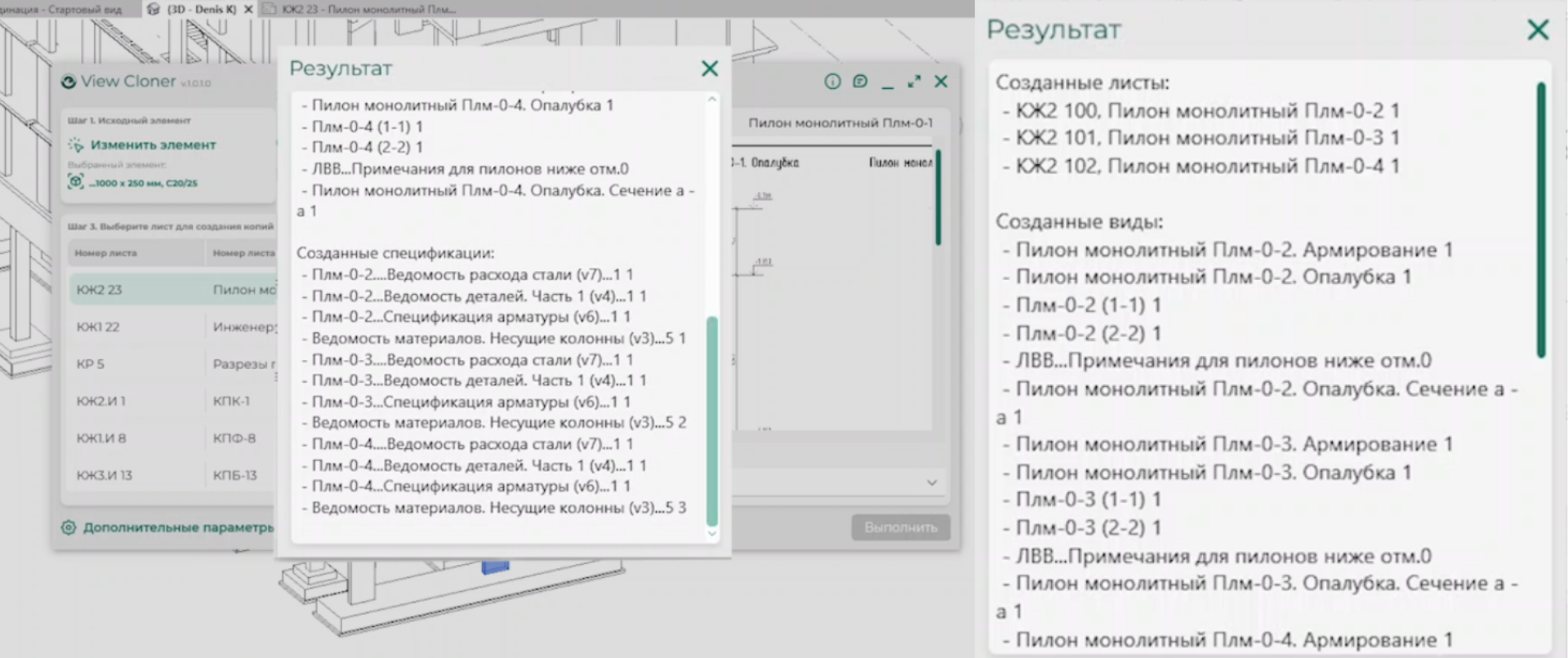

По итогу отработки плагин отображает список созданных листовы и видов.

Реальные результаты

Как результат : 3 созданных листа, 18 видов, 12 спецификаций

Преимущества для проектировщиков

1. Точность: Исключаются ошибки при ручном вводе параметров в фильтры спецификаций и прочие настройки;

2. Скорость: Массовое создание листов за считанные секунды/минуты;

3. Соответствие стандартам: Автоматическое построение спецификаций и аннотаций;

4. Контроль: Необходима только проверка и небольшая донастройка видов после выполнения работы плагина!

View Cloner превращает часы рутинной работы в автоматическое тиражирование листов, обеспечивает единый стиль оформления и как следствие, значительно позволяет сократить трудозатраты специалиста на рутинную работу, позволяя улучшить качество и ускорить сроки выдачи документации.
