Revit или Plant 3D?
При выборе программного обеспечения важно исходить из того, что именно является «центром тяжести» проекта: здание с его инженерными системами или технологический процесс и трубопроводы. Revit и Plant 3D решают разные классы задач и в реальных проектах чаще дополняют друг друга, чем конкурируют.

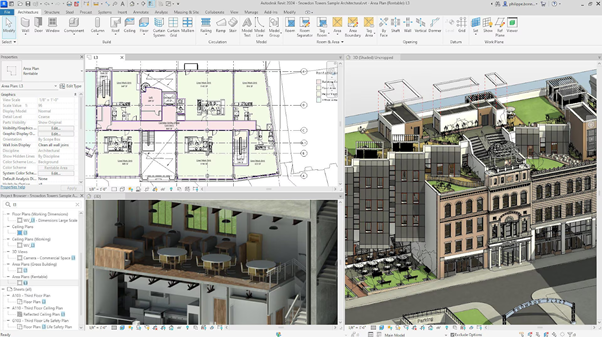

Область применения Revit
Revit — это BIM‑платформа для проектирования зданий и сооружений, включая архитектуру, конструктив и внутренние инженерные системы (ОВ, ВК, ЭОМ и др.). Он наиболее эффективен там, где основной объект — здание и его эксплуатационная инфраструктура.
Основные типы объектов, для которых используют Revit:
- Медицинские учреждения, клиники, больницы
- Жилые комплексы и индивидуальное жильё
- Административно‑деловые и офисные здания
- Внутренние инженерные сети: водоснабжение, канализация, отопление, вентиляция, электроснабжение
Ключевые возможности Revit:
- Параметрическое моделирование архитектурно‑строительной части (стены, перекрытия, колонны, балки, лестницы, кровли) с автоматической связанностью видов и чертежей.
- Моделирование инженерных систем здания в одном информационном пространстве, с выпуском планов, разрезов, схем и спецификаций.
Каждый элемент — это не просто геометрия, а объект с набором параметров: стена хранит материал и теплотехнические свойства, труба — диаметр, материал, назначение и ряд эксплуатационных характеристик. Это позволяет использовать модель как основу для расчетов, ведомостей объемов и смет.
При этом трубопроводы в Revit не являются «spec‑based» в том же смысле, что в Plant 3D: нет жёсткой привязки к трубным классам и заводским спецификациям арматуры на уровне ядра продукта.
Область применения Plant 3D
AutoCAD Plant 3D предназначен для проектирования технологических и промышленных объектов, где в фокусе — процесс, трубопроводы, аппараты и насосное оборудование. Он особенно востребован в:
- Нефте‑ и газопереработке
- Химических производствах
- Котельных, тепловых пунктах, энергетических комплексах
- Очистных сооружениях, водоподготовке и других установках с развитой системой трубопроводов
Plant 3D предоставляет:
- Моделирование трубопроводов по трубным спецификациям и классам (spec‑driven piping) с управлением номенклатурой через Spec Editor.
- Проектирование технологического оборудования (аппараты, резервуары, насосы) и обвязки с учётом параметров среды, давления, температур, типов соединений и изоляции.
- Автоматический подбор фитингов (отводы, тройники, переходы) и контроль выхода за рамки спецификации.
- Генерацию изометрических чертежей трубопроводов и спецификаций для изготовления и монтажа.
Plant 3D тесно интегрируется с P&ID: интеллектуальные принципиальные схемы могут быть связаны с 3D‑моделью, что позволяет контролировать соответствие линий и оборудования между схемой и моделью. Это то, чего в Revit нет «из коробки».
Как представлены оборудование и данные
И Revit, и Plant 3D используют «умные» объекты, но архитектура данных различается из‑за разных задач.
В Revit:
- Оборудование и инженерные элементы хранятся как семейства с параметрической геометрией и набором свойств, связанных с функцией, размерами, материалом, подключениями, стоимостью и т.д.
- Основной фокус — корректное размещение в пространстве здания, координация с архитектурой и конструктивом, выпуск чертежей и спецификаций.
В Plant 3D:
- Оборудование моделируется как технологические аппараты с системой сопл (nozzles), каждое сопло имеет параметры условного прохода, типа присоединения, номинального давления и стандарта.
- Подключение трубопроводов к соплам идёт через трубный класс; система проверяет соответствие компонентов спецификации и может подсвечивать выход за пределы допуска.
Revit и Plant 3D: ключевые различия
|
Аспект |
Revit |
Plant 3D |
|
Основной фокус |
Здание, архитектура, конструктив, МЕП‑системы |
Технологический процесс, трубопроводы, аппараты, арматура |
|
Тип модели |
BIM‑модель здания с координацией всех разделов |
Технологическая 3D‑модель установки на базе AutoCAD |
|
Инженерные сети |
Внутренние системы ОВ, ВК, ЭОМ, с clash‑координацией |
Трубопроводы по трубным классам, наружные и технологические сети |
|
Spec‑based piping |
Ограниченно, без полноценной трубной спецификации в ядре |
Полноценное spec‑driven проектирование, Spec Editor, P&ID‑связь |
|
Документация |
Планы, разрезы, фасады, схемы, спецификации по BIM |
Изометрические чертежи труб, спецификации по трубным классам |
|
P&ID |
Нет нативных интеллектуальных P&ID |
Интеллектуальные P&ID с проверкой на соответствие 3D‑модели |
Когда выбирать Revit
Имеет смысл использовать Revit как основной инструмент, если:
- В проекте доминирует здание: архитектура, конструктив, внутренние инженерные системы.
- Трубопроводы представляют собой инженерные сети здания (отопление, водоснабжение, канализация, вентиляция), а не сложные технологические трубопроводы с жёсткой спецификацией.
- Критично обеспечить координацию всех разделов в одной BIM‑модели и автоматически поддерживать актуальность чертежей и спецификаций.
Примеры: больница с развитой инженерной инфраструктурой, жилой комплекс с подземным паркингом, офисный центр, ТРЦ.
Когда выбирать Plant 3D
Plant 3D становится основным инструментом, если:
- В центре проекта — технологический процесс: НПЗ, химия, котельные, насосные станции, очистные сооружения и т.п.
- Необходимы spec‑driven трубопроводы, управление трубными классами, изометрические чертежи и строгий контроль номенклатуры арматуры.
- Важна связка P&ID — 3D‑модель для проверки, что всё, что есть на схеме, корректно реализовано в модели и наоборот.
Примеры: насосная станция высокого давления, котельная для крупного объекта, блок очистки сточных вод, технологическая линия химического производства.
Когда использовать оба решения совместно
Во многих промышленных проектах оптимальная стратегия — не «Revit или Plant 3D», а их совместное применение.
Типичный гибридный сценарий:
- В Revit ведётся архитектурно‑строительная модель зданий и внутренних инженерных систем (АР/КР/МЕП).
- В Plant 3D ведётся технологическая модель: аппараты, трубопроводы, насосные станции, технологические эстакады, наружные сети.
- Обмен данными выполняется через DWG, IFC или координационные модели (Navisworks, облачные сервисы), с периодическим обновлением и проверкой коллизий.
При таком подходе формируется единый цифровой образ объекта: здание и его инженерия проработаны в BIM‑среде Revit, а технологическая часть — в Plant 3D с учётом требований к трубным классам, P&ID и изометрии. Это повышает качество документации и снижает риски на стадии строительства и эксплуатации.
Роль интегратора и комплексного подхода
Компания, владеющая и Revit, и Plant 3D, может выстроить для заказчика комплексный процесс:
- Проектирование строительной части и внутренних инженерных систем в Revit.
- Разработка технологических решений промышленного назначения в Plant 3D.
- Настройка регламентов обмена моделями, координации и проверки коллизий.
- Поддержка единого BIM‑контура для архитектурной, конструктивной, инженерной и технологической частей объекта.
