Использование 4D и 5D BIM-модели в проектировании

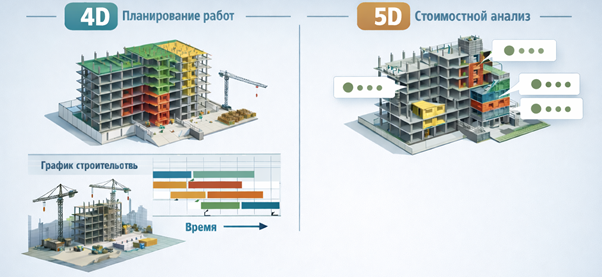

4D и 5D BIM-моделирование обеспечивает планирование работ, а также увязывает необходимые ресурсы и материалы со стоимостью работ в BIM-модели, что обеспечивает возможность оперативно анализировать влияние изменений, связанных с протяженностью и стоимостью строительства.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ 4D И 5D BIM-МОДЕЛИРОВАНИЯ
5D BIM-моделирование дополняет модель стоимостным измерением, обеспечивая прямую интеграцию сметной стоимости с геометрией элементов. Каждый элемент модели связан с конкретной расценкой классификатора затрат, позволяя в режиме реального времени получать информацию о его стоимости монтажа в разрезе основных статей затрат: материалы, заработная плата, эксплуатация машин и механизмов. При выборе элемента в модели пользователь мгновенно получает доступ к его параметрам, включая геометрические характеристики, материал и стоимость.
ФОРМИРОВАНИЕ ОТЧЕТОВ И АВТОМАТИЧЕСКИЙ ПОДСЧЕТ ОБЪЕМОВ РАБОТ
Применяя 4D и 5D BIM-моделей возможно автоматически формировать детализированные отчеты по задачам календарного плана. В отчетах отображается общая стоимость строительства, распределение затрат по периодам (например, по месяцам с нарастающим итогом), объемы и номенклатура материалов, трудозатраты и показатели использования машин и механизмов.
Система фильтрует данные по единицам измерения, зонам, уровням или отдельным задачам, а также визуализировать объемы работ на заданный период строительства, обеспечивая высокую точность планирования ресурсов и финансовых потоков.
Отдельное значение имеет автоматический подсчет объемов работ. С помощью пользовательских запросов элементы модели могут быть сгруппированы по различным признакам: стены — по площади или типоразмерам панелей, плиты перекрытия — по типоразмерам, арматура — по классу и диаметру. Такая гибкость существенно повышает точность расчетов и удобство подготовки данных для строительства и закупки материалов.
ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ 4D и 5D BIM-МОДЕЛЕЙ

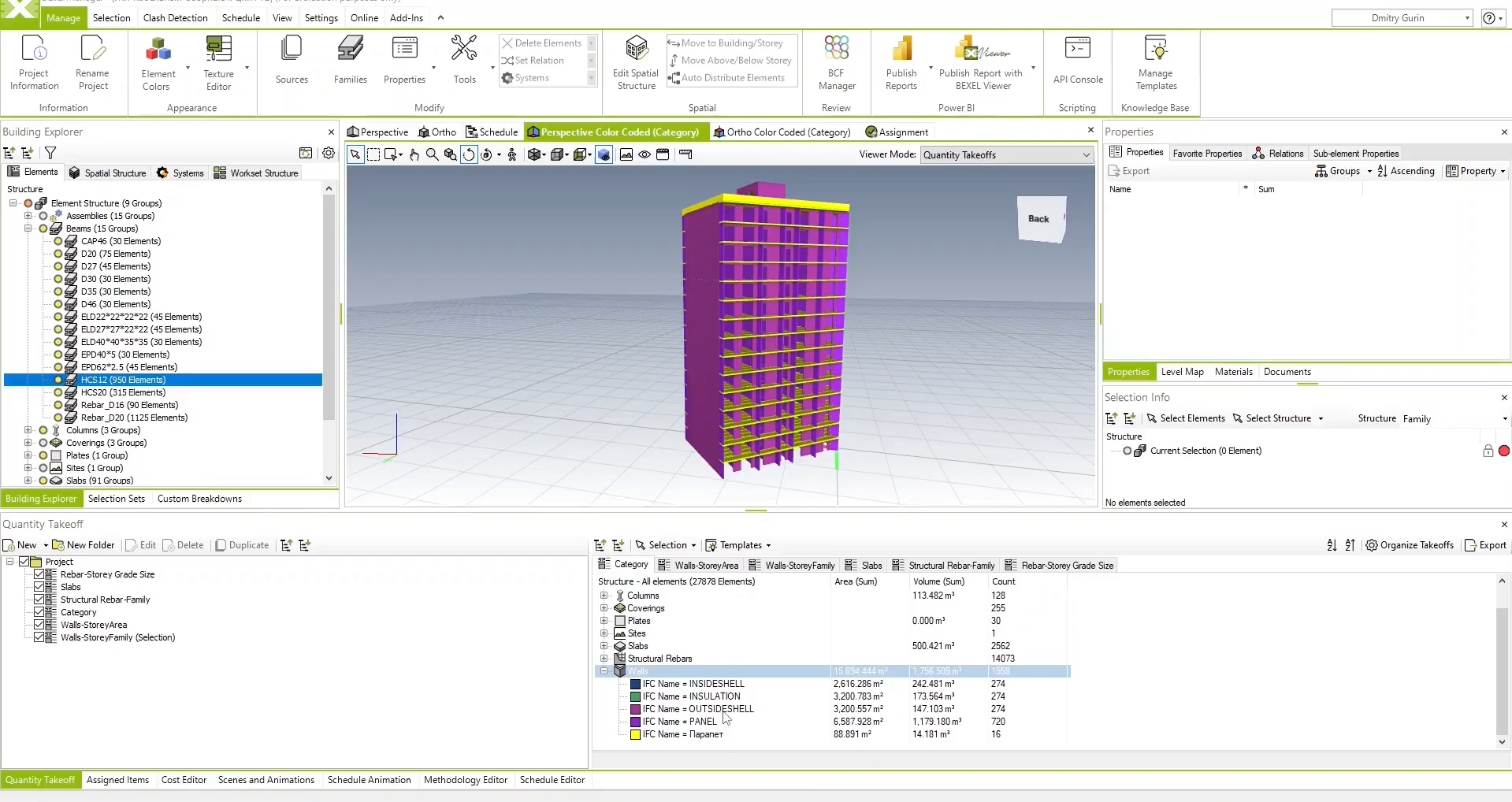

В качестве иллюстрации возможностей 4D и 5D BIM-моделирования может использоваться многоэтажный жилой дом, для которого выполняется сравнительный анализ строительства из сборного железобетона и монолитных конструкций. Для управления моделью применяется программный комплекс Bexel Manager, а моделирование железобетонных конструкций осуществляется в Tekla и Autodesk Revit.
В более развернутом виде функциональные возможности и практические примеры применения 4D и 5D BIM-моделей представлены в видеоматериале:
Представленные возможности 4D и 5D BIM-моделирования успешно применяются в практической деятельности компании ЭНЭКА, которая использует данные инструменты для повышения точности планирования, контроля сроков и стоимости строительства, а также повышения эффективность взаимодействия между всеми участниками инвестиционно-строительного процесса.
