BIM-плагин Model Point: передача координат из Civil 3D
В СОВРЕМЕННОМ ПРОЕКТИРОВАНИИ ТОЧНОСТЬ И АВТОМАТИЗАЦИЯ ПРОЦЕССОВ ЯВЛЯЮТСЯ КЛЮЧЕВЫМИ ФАКТОРАМИ, ВЛИЯЮЩИМИ НА УСПЕХ ВЫПОЛНЕНИЯ ПРОЕКТОВ. ОДНИМ ИЗ ЗНАЧИТЕЛЬНЫХ ШАГОВ В ЭТОМ НАПРАВЛЕНИИ СТАЛА РАЗРАБОТКА И ВНЕДРЕНИЕ ПЛАГИНА ЭНЭКА MODEL POINT, КОТОРЫЙ ЗНАЧИТЕЛЬНО УПРОЩАЕТ И УСКОРЯЕТ ПРОЦЕСС ПЕРЕДАЧИ КООРДИНАТ ДЛЯ БЕСШОВНОЙ ИНТЕГРАЦИИ В REVIT.
Методы передачи. Опыт ЭНЭКА
Изначально для передачи координат в ЭНЭКА применяли плагин Autodesk. Однако, его функционал не учитывал нулевую отметку здания, что вызывало сложности при конвертации углов поворота. Такие технические недостатки могли приводить к ошибкам, требующим повторных проверок и исправлений. Ручная координация моделей Civil 3D и Revit занимала у опытных специалистов не менее одного часа на каждый участок, что значительно увеличивало время проекта и снижало его качество из-за возможности незамеченных ошибок.
Решение: плагин Model Point

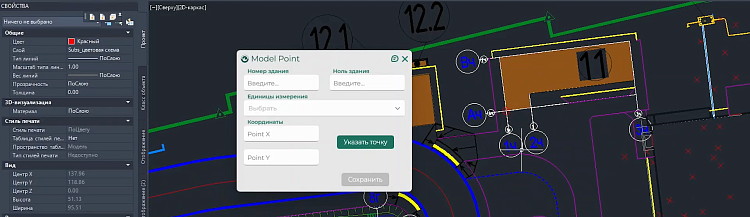

В ответ на эти проблемы специалисты ЭНЭКА разработали собственный плагин Model Point, который теперь применяется на каждом проекте компании. Этот инструмент автоматизирует ручной процесс, позволяя командам сосредоточиться на других аспектах проектирования. Например, когда команда генерального плана завершает вертикальную планировку и "садит" здание на генплан, плагин выдает точные координаты по осям здания для корректного позиционирования моделей в Revit.
Преимущества использования Model Point

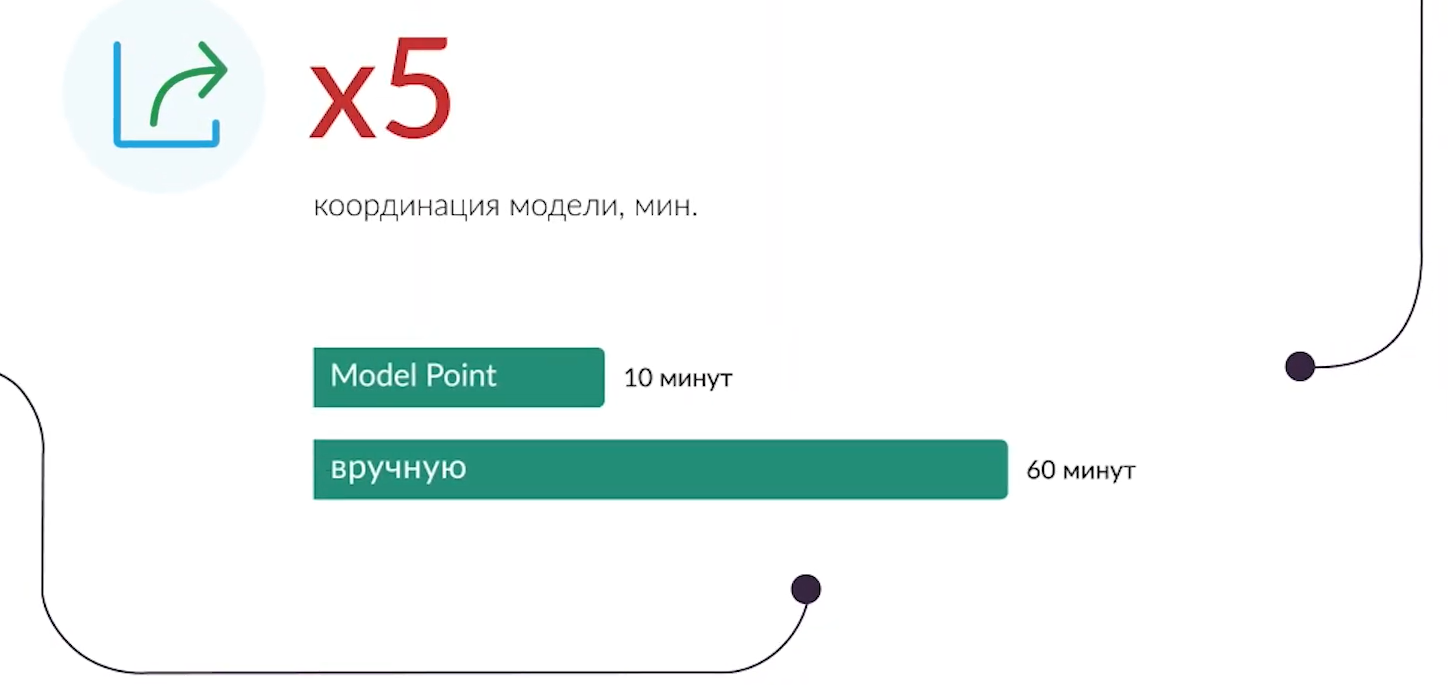

- Автоматизация процесса: Model Point существенно сокращает время, необходимое для передачи координат, позволяя выполнять эту задачу всего за несколько минут. Подготовка задания, адаптированного для подгрузки в Revit.
- Точная передача координат: Инструмент обеспечивает корректную передачу углов поворота и учет нулевой отметки здания, минимизируя риски ошибок и повышая общую точность модели.
- Настройка единиц измерения: Пользователи могут выбрать единицы измерения и определить точки пересечения осей, что упрощает процесс интеграции.
- Улучшение качества проектов: Методика, использующая автоматизированный подход, позволяет создавать визуально правильные и точные сводные модели.
- Оптимизация совместной работы над моделью.
ВНЕДРЕНИЕ ПЛАГИНА MODEL POINT В ПРОЦЕСС ПРОЕКТИРОВАНИЯ СТАЛО ВАЖНЫМ ШАГОМ ДЛЯ ЭНЭКА. ЭТОТ ИНСТРУМЕНТ ОБЕСПЕЧИЛ BIN-СПЕЦИАЛИСТАМ ВЫСОКУЮ ТОЧНОСТЬ И УСКОРЕНИЕ РАБОТЫ.
