Auto Openings — плагин для поиска пересечений и расстановки прототипов отверстий
Основная проблема, возникающая у проектировщиков при формировании заданий на отверстия — рутинная ручная расстановка и повторная корректировка прототипов отверстий.
ЭНЭКА разработала плагин Auto Openings, который позволяет автоматизировать процесс поиска пересечений и расстановки прототипов отверстий, а также объединять прототипы и очищать модели от неактуальных прототипов. Для этого в плагине существуют два модуля: Auto Openings и Merge Openings. Первый модуль — Auto Opening, непосредственно осуществляет расстановку прототипов.

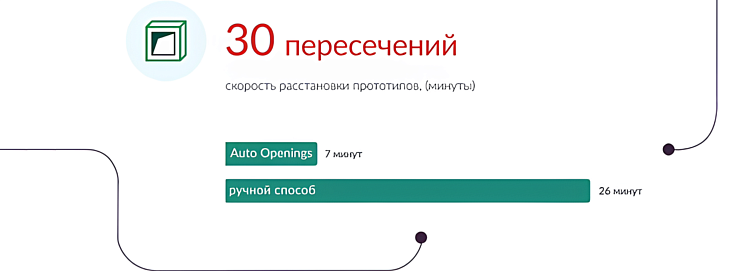

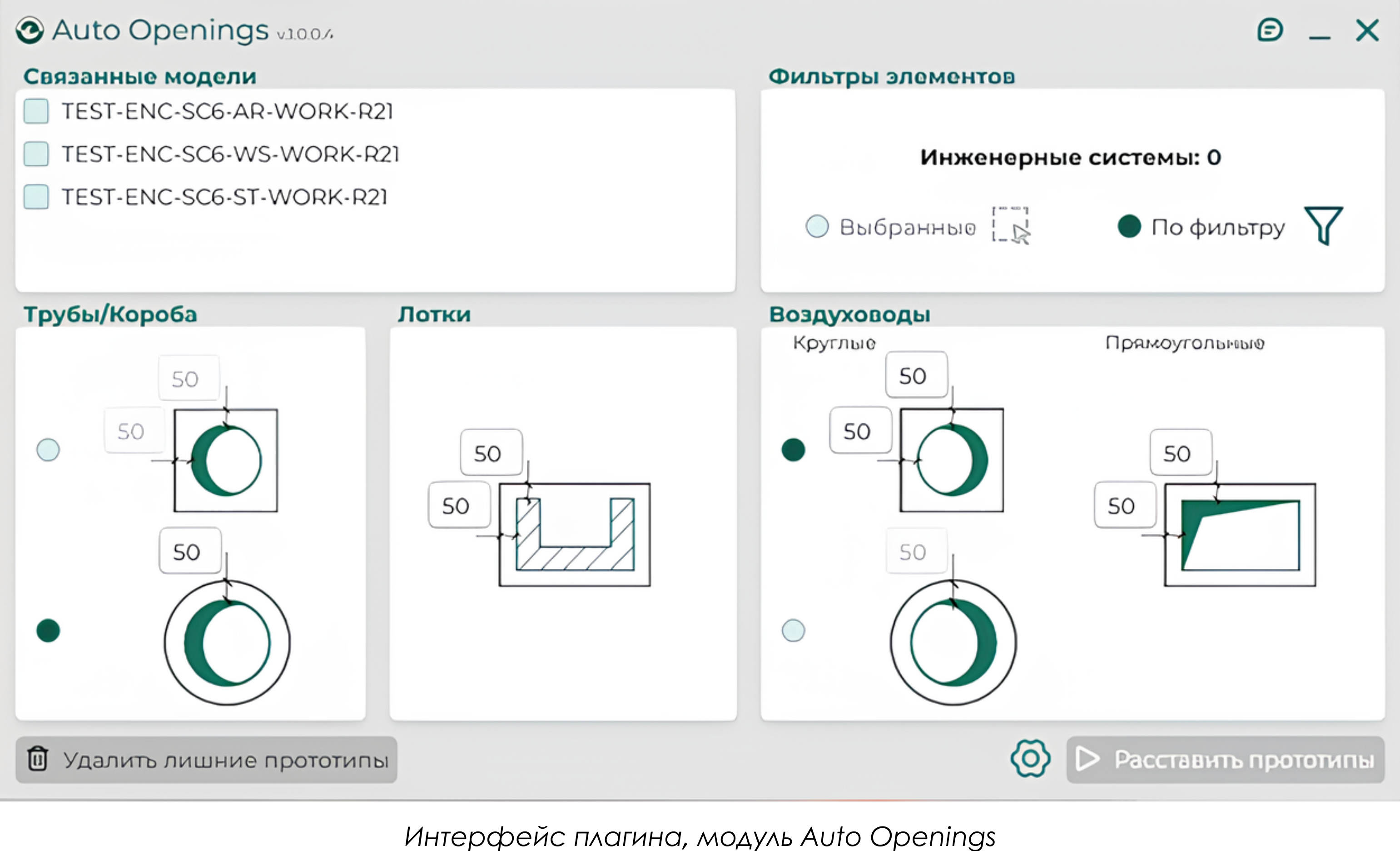

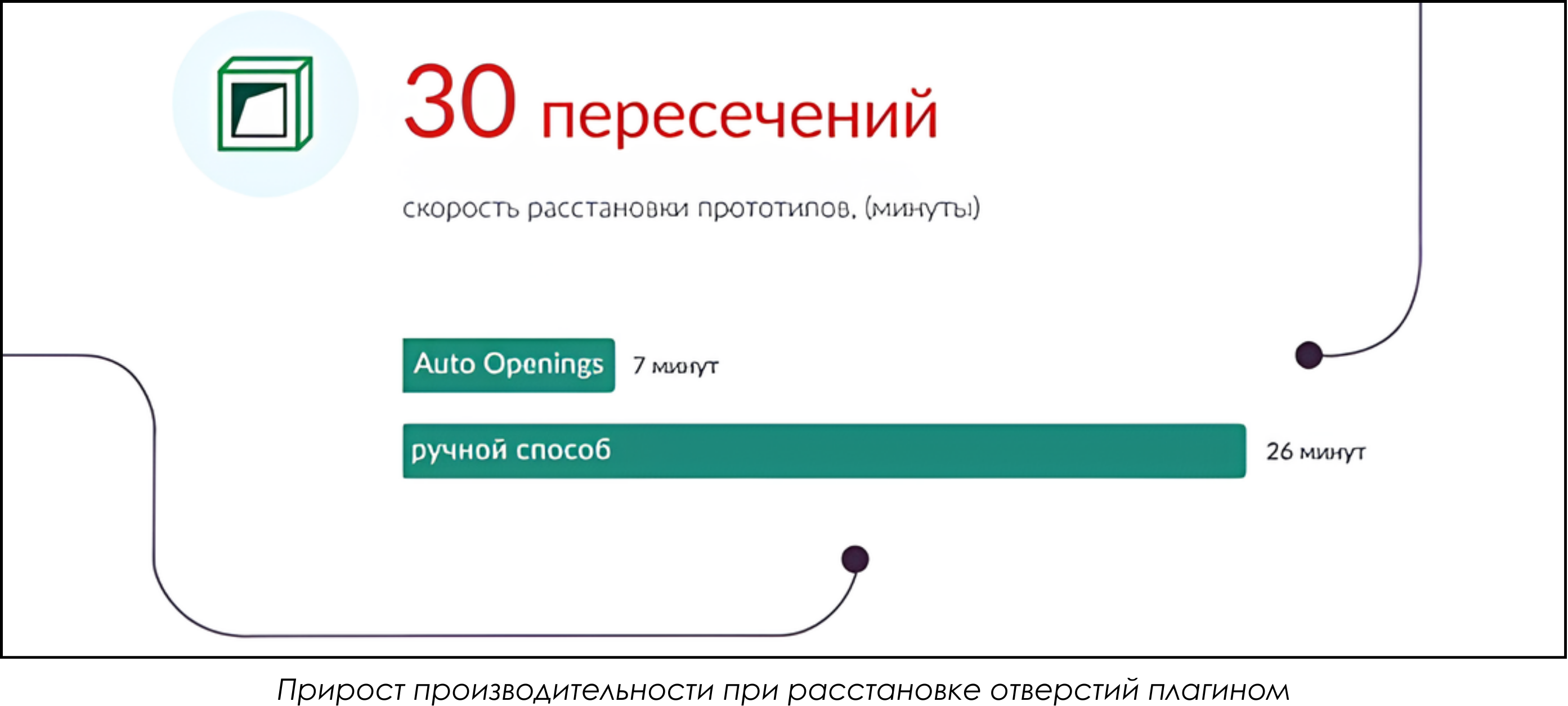

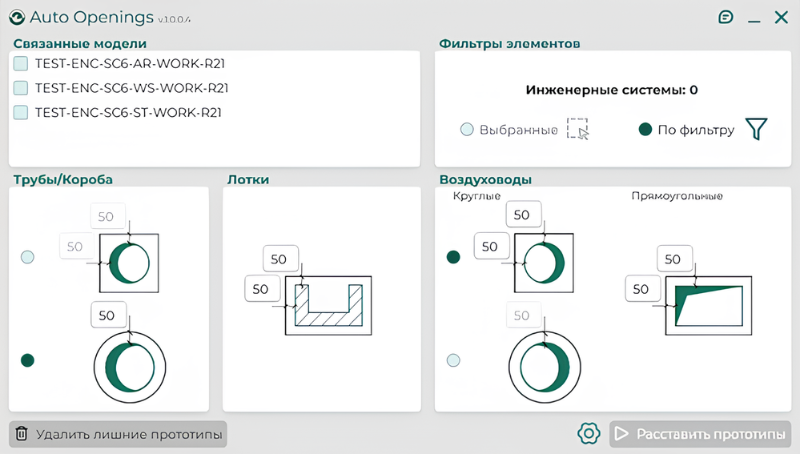

Для начала работы необходимо подгрузить связанные файлы, в которых будет осуществляться поиск пересечений для таких категорий, как Трубы/короба, лотки и воздуховоды. Здесь же при необходимости настраиваются отступы от инженерной системы.
Дополнительно в настройках можно и задать округления: габаритов, высот, привязки к осям.

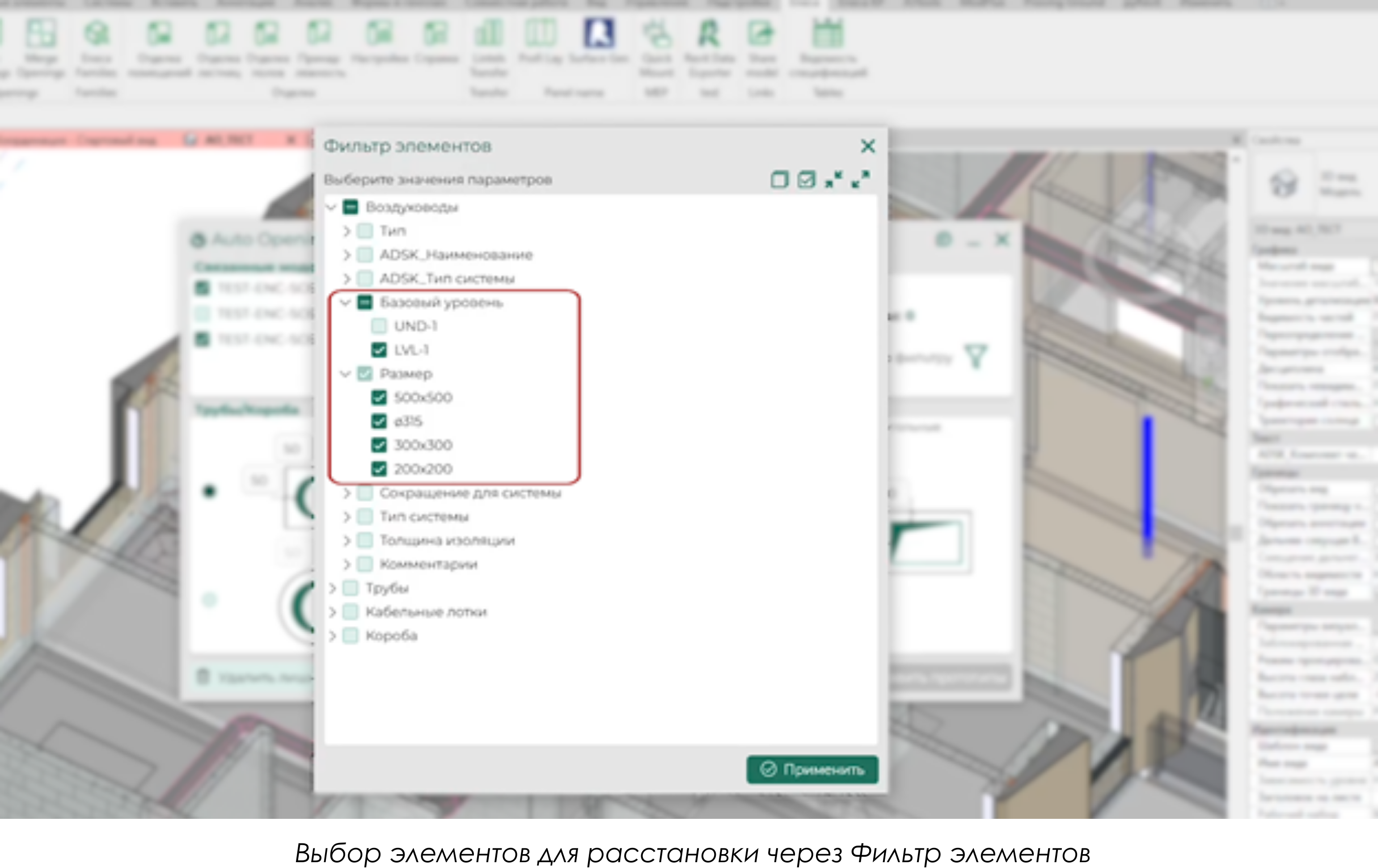

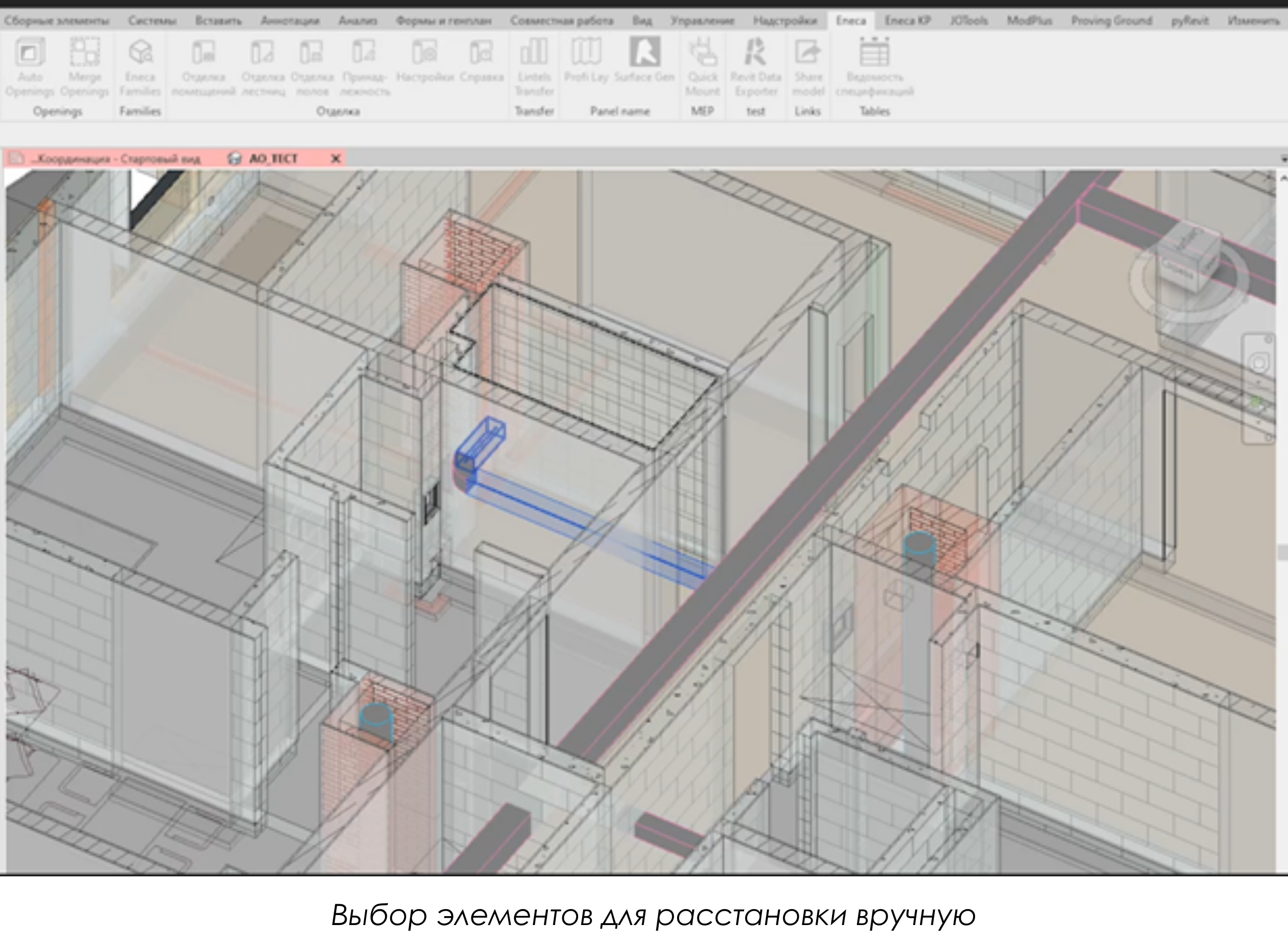

Можно выбирать элементы для проверки пересечений как вручную, так и при помощи системы фильтров.

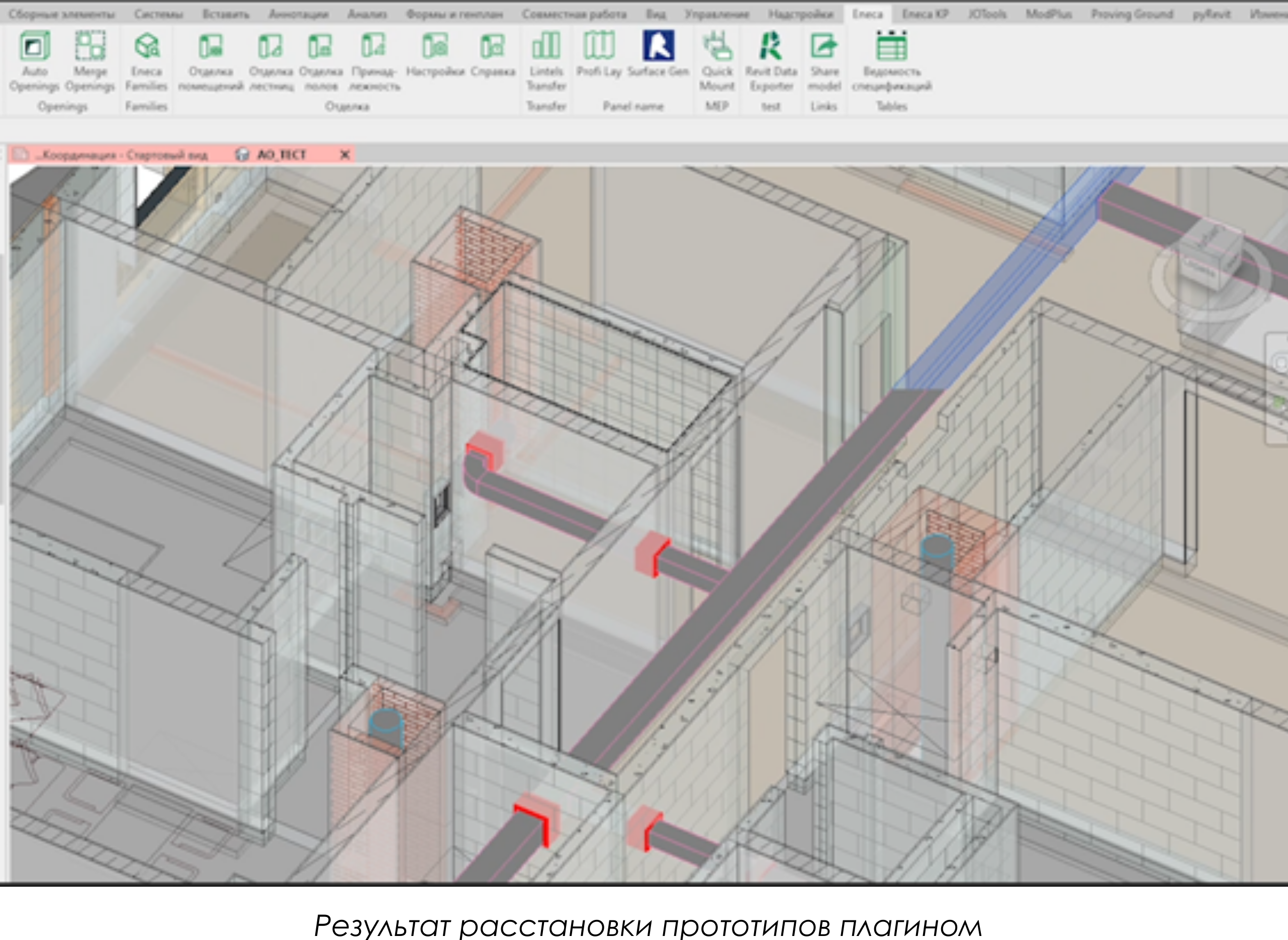

По кнопке “Расставить прототипы” происходит поиск пересечений в проекте, и дальнейшая расстановка прототипов. После выполнения перейдем на рабочий вид, и убеждаемся, что расстановка прототипов корректна.
Модуль объединения прототипов отверстий Merge Opening используется в том случае, когда для передачи заданий несколько прототипов нужно объединить в один. Кликаем по иконке Merge Opening и после того, как прототипы выделены, нажимаем Готово.

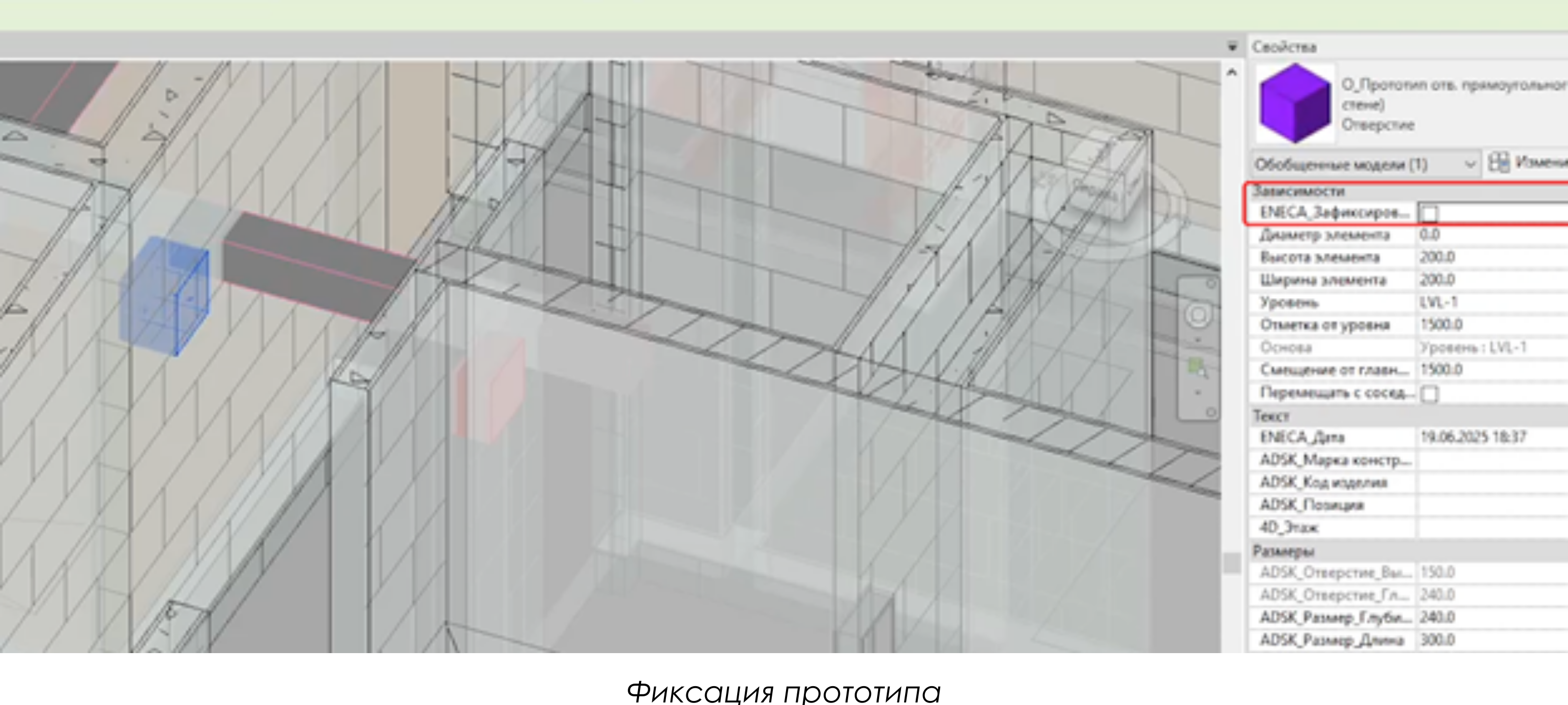

Плагином предусмотрена фиксация от случайного удаления. Для этого кликаем на необходимый прототип, и ставим галочку на параметр “ENECA_Зафиксировать прототип”.

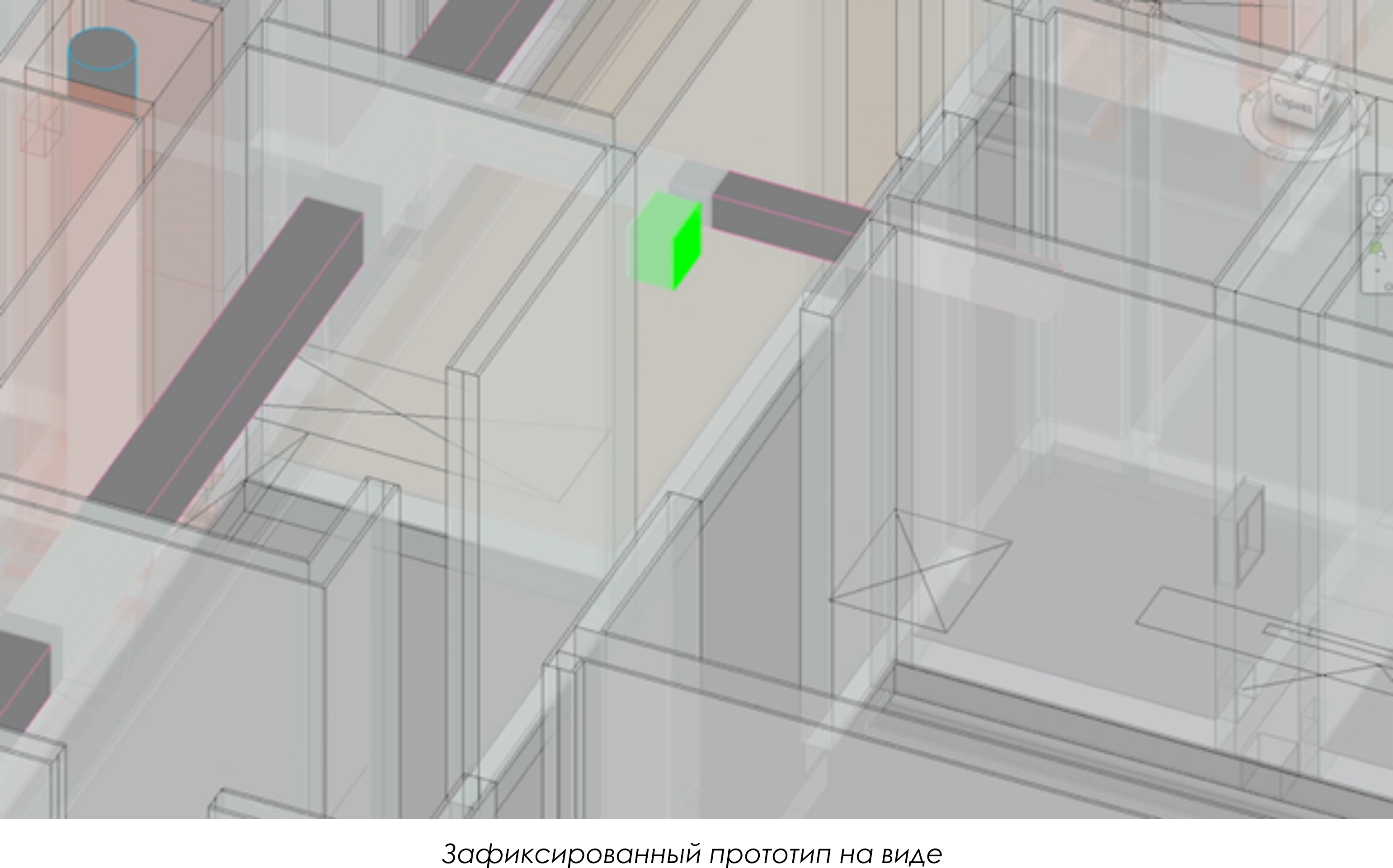

При удалении неактуальных прототипов плагин сперва выведет вам напоминание о фиксации необходимых прототипов, а затем приступит к их удалению. Зафиксированный ранее прототип останется на виде.
ТАКИМ ОБРАЗОМ, ПЛАГИН ПОМОГАЕТ:
- расставлять прототипы отверстий в проекте,
- настраивать гибкую систему фильтров,
- объединять прототипы и очищать модели от неактуальных прототипов.
Все разработанные плагины ЭНЭКА для различных разделов в Revit и Civil 3D доступны для скачивания на вкладке BIM. Видео-инструкцию по каждому плагину можно найти на YouTube-канале.
